제품 세부 정보
원래 장소: 중국
브랜드 이름: AVITT or others
인증: CE, ISO, GOST, CU-TR
모델 번호: QTZ63 ((PT5510) 타워 크레인
문서: 제품 설명서 PDF
지불 및 배송 조건
최소 주문 수량: 1
가격: $52200-55700 per set
포장 세부 사항: 적나라한 패킹, 5*40'HQ+1*20'GP 콘테이너.
배달 시간: 입금 또는 원산지 LC 수령 후 15일
지불 조건: TT, LC
공급 능력: 달 당 30개 세트
적용: |
건물 및 프로젝트 |
종류: |
타워 헤드로 고정됨 |
맥스. 로드: |
6 Ｔ |
지브 길이: |
55 Ｍ |
팁. 짐: |
1.0 Ｔ |
전원 공급 장치: |
380V/50Hz 또는 고객의 요구 사항에 따라 |
마스트 섹션: |
1.6*1.6*2.5m (블록형) |
메인코드: |
135*10mm(사각관) |
적용: |
건물 및 프로젝트 |
종류: |
타워 헤드로 고정됨 |
맥스. 로드: |
6 Ｔ |
지브 길이: |
55 Ｍ |
팁. 짐: |
1.0 Ｔ |
전원 공급 장치: |
380V/50Hz 또는 고객의 요구 사항에 따라 |
마스트 섹션: |
1.6*1.6*2.5m (블록형) |
메인코드: |
135*10mm(사각관) |
6 톤 톱리스 타워 크레인 톱 스윙 PT5510 구매자 요청
기술 매개 변수타워 크레인 PT5510
1) 명목 리프팅 모멘트: 630 KN.m
2) 작업 거리: 3-55m
3) 최대 들어올림 용량: 6t
4) 독립적인 서식 높이: 40m
5) 고정 표준 높이: 150m
6) 들어올림 속도: 80/40/8.5 40/20/4.25 m/min
7) 회전 속도: 0.6 r/min
타워 크레인 PT5510의 사양
| 가등식 승강 모멘트 (kN.m) | 630 | |||||
| 리프팅 높이 (m) | 로프 낙하 | 자유자재로 서 있는 정지 크레인 | 앵커 크레인 | |||
| α=2 | 40 | 150 | ||||
| α=4 | 40 | 150 | ||||
| 작동 반지름 (m) | 최대 작동 반지름 | 55 | ||||
| 근로 반지름 최소 | 3 | |||||
| 최대 들어올림 용량 (t) | 5 | |||||
| 호스팅 메커니즘 | 로프 낙하 | α=2 | α=4 | |||
| 속도 (m/min) | 80/40/8.5 | 40/20/4.25 | ||||
| 리프팅 무게 (t) | 1 | 2.5 | 2.5 | 5 | ||
| 전력 (kW) | 5월 24일5 | |||||
| 톨리 메커니즘 | 속도 (m/min) | 0.6 | ||||
| 전력 (kW) | 3.7 | |||||
| 스윙 메커니즘 | 속도 (r/min) | 0.4 | ||||
| 전력 (kW) | 4 | |||||
타워 크레인 PT5510의 부품
타워 크레인은 건설 및 다른 산업에서 재료를 들어 올리거나 이동하는 데 널리 사용됩니다. 타워 크레인의 종류는 다양합니다.주요 부분은 동일합니다.다음 각 호의
마스트: 크레인의 주요 지원 타워. 설치 도중 서로 연결 된 철제 띠로 구성됩니다.
스윙 유닛: 스레잉 유닛은 기둥의 꼭대기에 자리 잡고 있습니다. 이것은 크레인의 회전을 가능하게 하는 엔진입니다.
운행용 객실: 조종실은 스윙 유닛 바로 위에 위치하고 있습니다. 그것은 조작 컨트롤을 포함합니다.
지브: 기브, 또는 작동 팔, 크레인에서 수평적으로 확장. "luffing" 기브는 위아래로 이동 할 수 있습니다.고정된 지브는 물품을 수평으로 이동시키기 위해 아래쪽을 따라 달리는 롤링 트롤리를 가지고 있습니다..
갈고리: 갈고리 (또는 갈고리) 는 재료 를 크레인과 연결 하기 위해 사용 된다. 이 갈고리 는 지브 를 따라 모터 로 이어지는 두꺼운 철선 의 끝 에 매달린다.
무게: 큰 콘크리트 반중량 은 마스트 뒤쪽 으로 설치 되어, 들어올린 물품 의 무게 를 보완 한다.

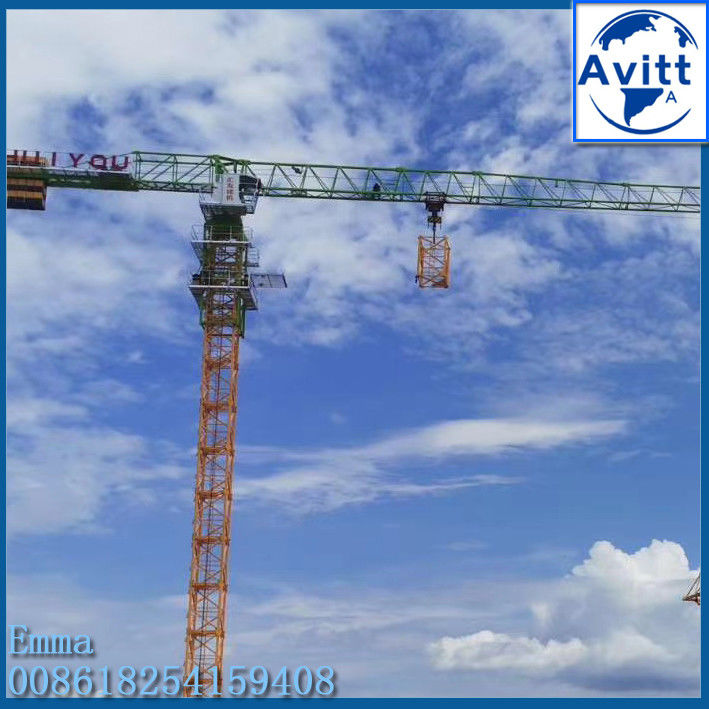

PT5510 타워 크레인의 사진
