제품 세부 정보
원래 장소: 중국
브랜드 이름: HYCM
인증: CE, ISO, GOST, CU-TR
모델 번호: QTZ50(5010) 타워크레인
문서: 제품 설명서 PDF
지불 및 배송 조건
최소 주문 수량: 1
가격: $33400-34000 per set
포장 세부 사항: 적나라한 패킹, 3*40'HQ+1*20'GP 콘테이너.
배달 시간: 입금 또는 원산지 LC 수령 후 10일
지불 조건: TT, LC
공급 능력: 달 당 40개 세트
조건: |
새로운 100% |
적용: |
건물 및 프로젝트 |
종류: |
타워 헤드로 고정됨 |
맥스. 로드: |
4 Ｔ |
지브 길이: |
50 Ｍ |
팁. 짐: |
1.0 Ｔ |
전원 공급 장치: |
380V/50Hz, 220V/60Hz 또는 고객의 필요에 따라 |
마스트 섹션: |
1.6*1.6*2.5m |
메인코드: |
135*10mm(사각형 튜브) |
조건: |
새로운 100% |
적용: |
건물 및 프로젝트 |
종류: |
타워 헤드로 고정됨 |
맥스. 로드: |
4 Ｔ |
지브 길이: |
50 Ｍ |
팁. 짐: |
1.0 Ｔ |
전원 공급 장치: |
380V/50Hz, 220V/60Hz 또는 고객의 필요에 따라 |
마스트 섹션: |
1.6*1.6*2.5m |
메인코드: |
135*10mm(사각형 튜브) |

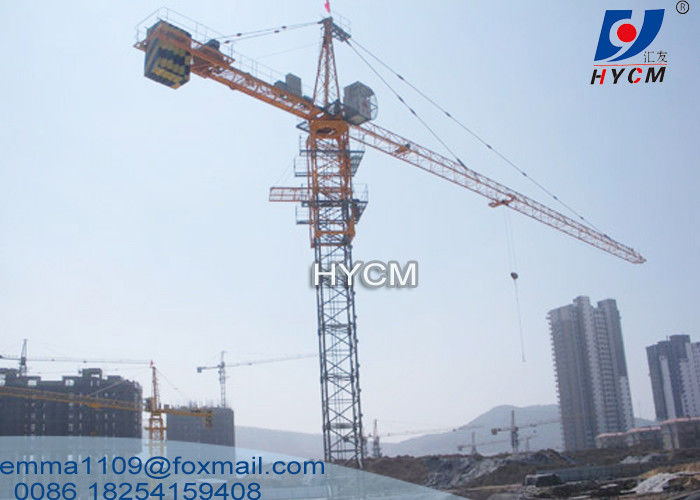

고양이의 머리 상단 키트 전력 라인 타워 크레인 qtz50 건물 엘리베이터 안전 장비
우리는 우리의 고객을 소중히 여기고, 우리는 우리의 고객을 소중히 여기고
HYCM-TOWER CRANE 우수한 제품 (타워 크레인) 과 완벽한 서비스
성능 매개 변수
a. 최대 기브 길이는 50m
b. 최대 들어올림 용량: 4t
c. 기브 끝에서 최대 호스팅 용량: 1.0t
d. 최대 상승 모멘트: 500 t.m.
e. 최대 자유 서식 높이: 30m
f. 고정된 크레인의 최대 작동 높이: 120m
타워 크레인의 종류: 외부 측면 등반형 고정형/내부 등반형 및 이동형
사양
| 모델 | QTZ50 (5010) 타워 크레인 | |
| 종류 | 톱킷 / 고양이 머리 | |
| 작업 반지름 (m) | 50 | |
| 최대 부하 용량 (T) | 4 | |
| 톱 로드 (T) | 1.0 | |
| 자유로울 수 있는 높이 (m) | 29 | |
| 최대. 앵커링 고도 (m) | 120 | |
| 마스트 섹션 크기 (m) | 1.6×1.6×25, 제곱 135×10mm | |
들어올림 메커니즘 | 속도 (m/min) | (a=2) 64.15/32.57/7.0 |
| 모터 전력 (kW) | 4/15 | |
스윙 메커니즘 | 속도 (r/min) | 0.70/0.35 |
| 모터 전력 (kW) | 3.7 | |
트롤리 메커니즘 | 속도 (m/min) | 380.6252 |
| 모터 전력 (kW) | 2.2/1.5 | |
잭업 시스템 | 속도 (m/min) | 0.4 |
| 모터 전력 (kW) | 4 | |
| 전체 전력 (kW) | 24.9 | |
| 전원 공급 | 380V/50Hz 또는 고객의 필요에 따라 | |
일부 부분
1. 외부 등반 타워 크레인은 콘크리트 기판에 바닥에 고정됩니다.
2그 다음 기둥은 기둥에 고정되어 크레인에 높이를 제공합니다.
3더 나아가 마스트는 크레인이 회전 할 수 있도록 스레잉 유닛에 고정됩니다.
4스레빙 유닛의 위에 세 가지 주요 부분이 있습니다: 긴 수평 지브, 짧은 카운터 지브, 타워 헤드.
5긴 수평 지브는 크레인의 부위입니다.
6반지브는 보통 콘크리트 블록으로 된 반중량을 가지고 있으며, 반지브는 크레인의 중심부로 이동하는 부하를 잠그고 있습니다.
7크레인 운영자는 타워 꼭대기에 있는 카비에 앉아 있거나 지상에서 라디오 리모컨으로 크레인을 제어합니다.첫 번째 경우 운영자의 캐빈은 일반적으로 가장 높은 곳에 위치하고 있습니다 타워 원반에 부착, 하지만 지브에 장착 될 수 있습니다, 또는 타워의 절반 아래로.
8- 리프팅 호크는 크레인 오퍼레이터가 전기 모터를 사용하여 무늬 시스템을 통해 철회 케이블을 조작합니다.
9갈고리는 긴 수평 팔에 위치하여 모터를 포함 한 부하를 들어 올립니다.
